气象站数据和视频监控集中无线回传



  气象观测站是采集地面气象观测数据的重要场所,保障气象设备的安全,是气象一项重要工作内容。气象站视频监控有效覆盖整个站区和仪表数据,要提高气象信息的准确性,提升自动气象站的数据采集精度和传输的及时性就成为关键,自动气象站主要有有线和无线两种数据传输方式。原有自动气象站无线的方式有SMS(手机短信),GPRS,卫星通信传输的自动气象站。传统的气象信息获取手段成本高,效率低,已经远远不能满足管理的要求。



  客户需求:山上气象站监测点观测数据和8路高清视频监控集中无线回传到18KM某县气象局,需要保证链路带宽在100Mbps。


  在本建议方案书中,我们力图基于成熟的无线网桥技术,采用高带宽,远距离,高稳定性无线网桥来实现气象站监测点数据、视频监控集中无线回传。

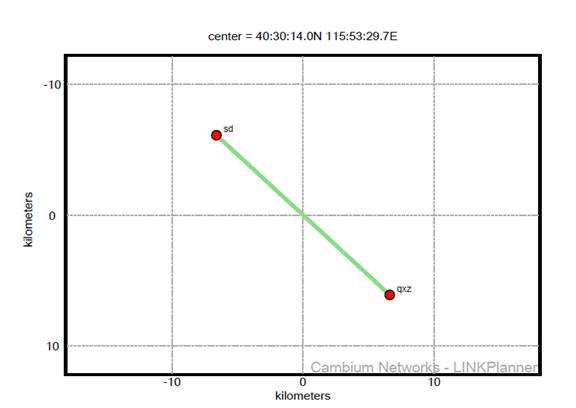

基本拓扑图如下:

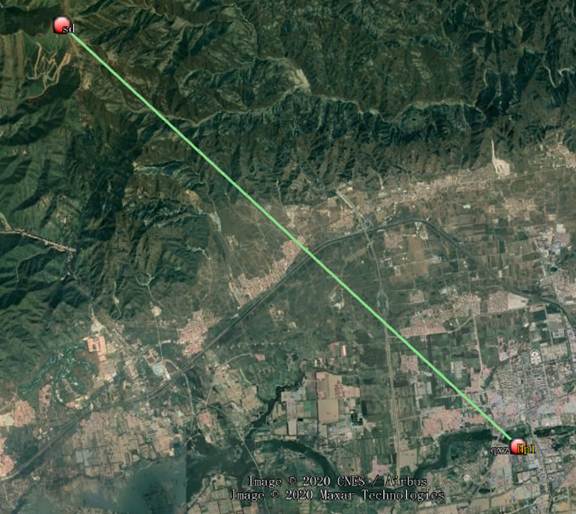

山上气象站观测点与某县气象局点位卫星图


气象站,观测站,观测气象站

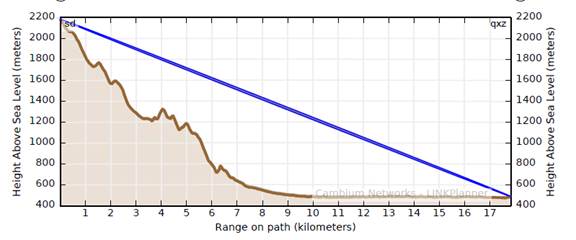

山上观测站与气象局地形图


气象站地形图
气象站无线传输



系统详细构成

根据我公司提供的产品技术特性,结合现场实际勘察,以及多年的施工经验。现提供详细的网络连接方案:
无线网桥连接图


说明:为了保障无线网络带宽信号的稳定性和山上环境的考虑,我们采用一对Cambium(原Motorola)PTP系列中PTP 670外接天线型远距离无线网桥,两端都外接0.6米双极化天线,可以实现山上气象观测点与观测气象站20KM内无线视频和气象观测数据传输。链路带宽上行达到200Mbps以上 ,完全满足观测气象站业务需求,8路高清视频监控和观测数据100Mbps传输带宽需求。PTP670无线网桥支持上下型带宽可调,方便用户扩容。


  Cambium PTP 670高带宽远距离无线网桥提供高性能多点(HCMP)和点对点一体化的解决方案,4.9至6.05千兆赫频带,吞吐量在450Mbps为视频监控和要求苛刻的无线网络应用提供450兆位/秒的高容量无线宽带连接。



  PTP670无线网桥具备的高带宽,远距离,抗低温、高稳定性等特点,该设备广泛应用于10~100Km及以上超远距离点对点(PTP)无线通信。主要应用在环境恶略的气象站数据和视频监控集中无线回传系统, 森林防火视频监控集中无线回传系统、油气安全生产数据和监控集中无线回传系统、海岛远距离无线通信系统、智慧城市/平安城市/雪亮工程无线传输系统、轨交/港口/码头无线通信等领域。


  PTP 670高带宽远距离无线网桥无线网桥都经过独特的设计,系统易于部署(在数小时内即可完成部署并开通),并且经久耐用(可常年工作于 -40℃ ~ +60℃ 恶劣气候环境中)。在PTP系列远距离无线网桥系统中集成多种创新技术,无论是跨越大面积水域或超长距离陆地、非视距或近视距环境、或是在严重的无线电干扰环境下(例如城市中),都能建立超高带宽、高性能的电信级链路。

抗低温无线网桥,远距离无线网桥,远距离无线网桥





视频监控集中无线回传设备



epmp1000 PMP450i点对多点无线网桥 PTP550千兆无线网桥千兆无线网桥,无线高清视频监控网桥
PTP670,高带宽无线网桥,远距离无线网桥

Epmp1000点对多点无线网桥

利用GPS同步技术, ePMP是非常适合为远端分支机构和 未服务区域提供高级QoS保证的,对容量和稳定性有保证的网络。集成型点对点和点对多点解决方案可选用GPS同步模式,允许高密度的频率复用。

频率:5150–5350 547 - 5875 MHz

带宽:200 Mbps

无线传输距离:20公里

时延:单向8-9ms

Cambium Networks业界领先的450平台包括所有全新的PMP450iPTP450i无线产品。450i产品平台是更具扩展性的工业级无线宽带解决方案。



频率:4900MHz-5925MHz

带宽:250 Mbps

无线传输距离:64公里

时延:单向3 - 5 ms

PTP550千兆无线网桥

Cambium Networks点对点千兆吞吐量解决方案PTP550可以在中远传输距离下应对高速骨干、高清视频监控, 视频站点监控集中回传解决方案所需的千兆(Gigabit)级别性能要求 。

频率:5150 -5960 MHz;

带宽:1.36Gbit吞吐量

无线传输距离:200公里

时延:单向4-5毫秒

PTP670高带宽远距离无线网桥

  • Cambium PTP 670高带宽远距离无线网桥提供高性能多点(HCMP)和点对点一体化的解决方案,为视频监控和要求苛刻的无线网络应用提供450兆位/秒的高容量无线宽带连接。


频率:4900 -6050 MHz;
带宽:450M;

无线传输距离:250公里

时延:单向1-3毫秒
