点对点无线网桥

PTP500 远距离无线网桥


    • Cambium PTP 500固定式点对点无线以太网网桥将许可频段无线网络的高速率/可靠性与免许可频段网络的灵活性集于一身,Cambium PTP 500无线网桥工作于5.4或5.8GHz免许可频段,可实现高达105Mbps的以太网净吞吐速率以及长达250公里的传输距离。Cambium PTP 500无线网桥该产品经专门设计,适用于要求高带宽的任何环境,包括非视距、长距离视距和强干扰环境。
      归功于Cambium Networks独一无二的技术组合,PTP500无线网桥系列解决方案特别适用于各种要求可靠传输的通信应用,包括VOIP语音、视频监控、广播电视、灾难恢复、应急通讯以及高速回程链路。
PTP500 远距离点对点无线网桥


PTP500无线网桥产品型号:





C058050B005A PTP 58500 25Mbps Integrated - Link Complete 25M集成天线点对点无线网桥
C058050B001A PTP 58500 25Mbps Connectorised - Link Complete 25M不集成天线点对点无线网桥
  PTP 58500 52Mbps Integrated - Link Complete 52M集成天线点对点无线网桥
  PTP 58500 52Mbps Connectorised - Link Complete 52M不集成天线点对点无线网桥
  PTP 58500 105Mbps Integrated - Link Complete 105M集成天线点对点无线网桥
  PTP 58500 105Mbps Connectorised - Link Complete 105M不集成天线点对点无线网桥

PTP500无线网桥系列都经过独特的设计,系统易于部署(在数小时内即可完成部署并开通),并且经久耐用(可常年工作于 -40℃ ~ +60℃ 恶劣气候环境中)。在PTP500无线网桥系统中集成多种创新技术,无论是跨越大面积水域或超长距离陆地、非视距或近视距环境、或是在严重的无线电干扰环境下(例如城市中),都能建立超高带宽、高性能的电信级链路。

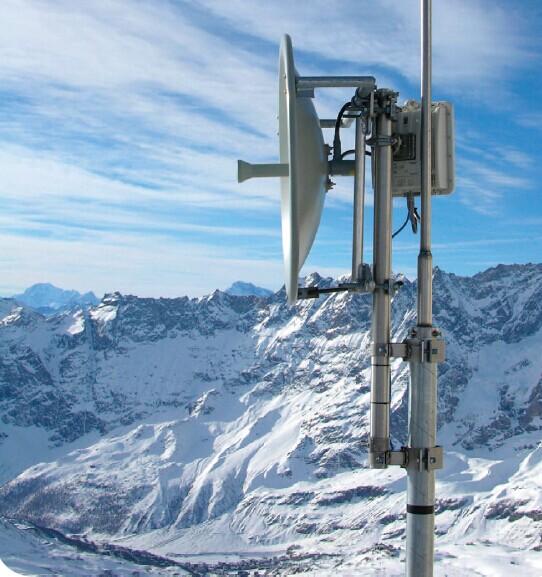

PTP500无线网桥,无线传输设备  PTP500无线网桥,无线传输设备

PTP500无线网桥在具有挑战性的环境中建立稳定可靠的链路

  • 超远距离的视距链路 —— 最远可实现250公里的单跳传输距离
  • 在恶劣的环境中建立链路:
  • 可建立最远40公里(25英里)的近视距链路
  • 可建立最远10公里(6英里)的非视距链路
  • 在充满无线电干扰的区域建立链路
  • 在数小时内建立灾难恢复链路

PTP500无线网桥降低投资及部署成本

  • 在近视距或非视距条件下,建立之前无法实现的链路
  • 越过障碍物(建筑物、树林、高地)或跨越长距离水面
  • 无需中继即可实现超长距离视距传输
  • 满足日益增长的带宽需求(语音、视频和数据)
  • 将视频监控应用延伸到有线基础网络范围之外
  • 用高带宽的无线链路替代昂贵的有线连接

PTP500无线网桥在拥挤和不确定的无线电环境中提供更高的系统可用性

  • 独有的干扰消除技术组合
  • 具有智能动态频率选择特性的高级频谱管理:当链路当前的工作信道遭遇干扰时,i-DFS特性无需用户干预即可自动将系统切换到“干净”的可用信道。
  • 自适应调制:当路径传输特征发生变化时,该特性确保链路的吞吐率最大化。
  • MIMO:在不同时间以不同极化方式发射多个波束(空时编码技术),确保并非所有的信号都同时遇到衰落,接收机选择并解码其中的最佳信号,从而提高性能及链路可用性。


PTP500无线网桥技术规格:

技术规格



产品
型号

5.4GHz: C054050B001 - C054050B008
5.8GHz: C058050B001 - C058050B008

频率
频率范围 5.4GHz: 5470-5780MHz
5.8GHz: 5725-5850MHz

信道宽度

可配置5MHz、10MHz或15MHz

信道选择

通过智能动态频率选择(i-DFS)或人为干预;
i-DFS模式下,在设备自动启动时自动选择工作信道,并持续调整以避免干扰

接口


标准协议

IEEE 802.3

双工方案

5.4GHz:对称固定式TDD;收/发信机同频工作
5.8GHz:对称固定式TDD;收/发信机同频/异频工作,取决于法规限制

以太网接口

10/100BaseT(RJ-45)、自动MDI/MDIX

网络管理

WEB图形界面;SNMP v1/v2c/v3(MIBB II和专有PTP MIB)
Wireless Manger 3.0或更高版本

性能


传输距离 最远250 公里(155英里)

最大吞吐量

25Mbps双向以太网净吞吐速率
可通过软件许可升级至52/105Mbps

时延 单向时延小于3毫秒
纠错功能 FEC
QoS服务质量 802.1p(2级)
调制模式 动态;在BPSK与64QAM之间自动切换
链路预算
发射功率 随调制模式的不同而变化;设置范围:-18dBm ~ + 27dBm
天线波束宽度、增益 集成型:水平8° /垂直8°;23dBi双极化平板天线
外接型:支持多种单独购买的单/双极化天线(请遵循当地无线电法规限制)
接受灵敏度 自适应,调节范围:-94 dBm ~ -69 dBm
物理规格
天线连接器 集成型:无
外接型:2X50欧姆 N型母接头
温度 -40°~+60℃(包括太阳辐射)
重量 集成型室外单元:5.35kg(包含安装支架)
外接型室外单元:4.7kg(包含安装支架)
室内单元:0.864kg
抗风能力 325 km/小时
外观尺寸(高x宽x深) 集成型室外单元:37 x 37x 9.5 cm
外接型室外单元:31 x 31x 10.5 cm
室内单元:4 x 25 x 8 cm
最大功耗 50W
输入电压 90 ~240 VAC,50 ~ 60Hz /36 ~60 VDC;支持冗余供电配置
安全
数据加密 专有扰码机制;符合FIPS-197标准的128/256-bit AES加密(可选)
设备认证
CE

5.4 GHz: EN 301 893
5.8 GHz: EN 302 502

FCC ID 5.4 GHz: QWP54500
5.8 GHz: QWP58500
加拿大无线产品认证 5.4 GHz: 109A0-54500
5.8 GHz: 109A0-58500
CMIIT ID 5.8 GHz: 2008 AJ2760
保护和安全法规 UL 60950, IEC 60950,EN 60950,CSA-22.2 No .60950
EMC法规

CFR 47 Part 15 Class B,CSA Std C108.8 1993 Class B,
EN 55022 CISPR 22 , EN 301 489-4
