POE以太网供电模块产品是专为无线设备的供电而设计的以太网供电器，该产品是自主开发的±48V输出，对于不支持802.3af协议的产品，需另要配置分离器达到给设备供电的目的。

POE以太网供电模块只能放置在室内，通过以太网网线向设备供电。 POE以太网供电模块是通过非屏蔽双绞线 UTP 中八根线中的两对线来传 输 Vcc 与 GND，在传输数据的同时也传输直流电，产品工作可靠，安装简单。AP端仅仅通过一 根RJ45网线与网络连接，同时传输数据和电力，便于管理，网线的传输距离为100M。

POE以太网供电模块分为单口POE太网供电模块、8口POE太网供电器、16口POE太网供电器、24口POE太网供电器。

单口ＰＯＥ供电模块实物图片：

产品说明：一体化POE模块 工作参数 输出电压：48vDC 输出电流：750mA 输入电压：100-250VAC -10%, +6 线路频率：47-63Hz 90VAC 0.5A 输入电流：90VAC输入 0.5A 设备指示灯：红色 电源打开;绿色 供电状态 接口：RJ45

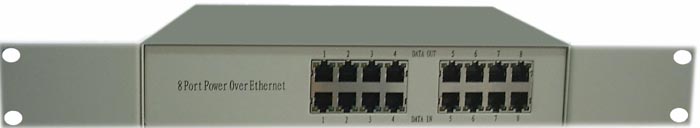

8口ＰＯＥ供电模块实物图片：

8口POE供电器同时提供8路POE通道。外型设计采用标准的1U机框（加装挂耳其宽度可以达到19英寸），具有集成度高、使用安装 简便、性能稳定、环境适应性强的特点。

1.1主要特点

· 提供8路POE通道。

· 采用高效率AC-DC开关电源，损耗小。

· 单路输出自动保护，具有自恢复功能。

· 提供功能性LED指示，更易判断运行状态。

1.2 外形尺寸

本机结构采用标准19英寸（加挂耳）机箱，外观精巧，安装方便，整机外形尺寸294（加挂耳483）×220×45（mm）

二、技术参数

2.1 AC-DC开关电源特性

· 交流输入电压范围：175～250V 47～63Hz

· 交流输入电流：1.5A/230V

· 直流输出电压：48V 容差±5％

· 额定输出电流：3A

2.2 以太输入接口特性

· 支持IEEE802.3U

· 10/100M自适应，水平线输入

· 输入电平350MV（min）

· 连接距离5M

· 双绞线类型cat.5 UTP超5类

2.3 POE输出接口特性

· 10/100M自适应，水平线输出

· 连接距离95M

· 双绞线类型cat.5 STP超5类

· 线序极性：（1、2、3、6、）为数据传输线，

（4/5正极、7/8负极）为电力传输线。

· 输出电压：DC48V

· 输出电流：单口0.40A

2.4 工作环境

· 工作温度、湿度： 0℃～45℃ 20％～90％RH

· 存储温度、湿度：－20℃～65℃ 20％～90％RH

2.5 供电条件

· 供电电压：交流220V容差范围175～5250V/47～63Hz

· 供电电流：交流220V/1.5

· 功耗： ≤150W

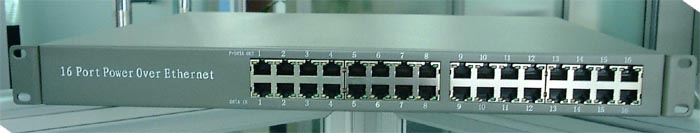

16口ＰＯＥ供电模块实物图片：

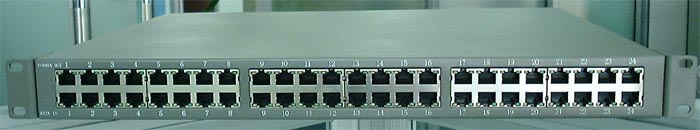

２４口ＰＯＥ供电模块实物图片：
