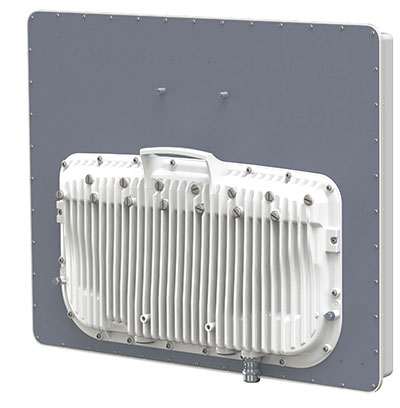

Cambium PMP 450m
工业级点对多点千兆无线网桥
|
|
Cambium Networks PMP 450m 工业级点对多点千兆无线网桥，工作在5GHz（5150至5925 MHz）频段，具有1.2 Gbps吞吐量，集成90°扇区，最多可容纳238个用户，可以实现最远64公里的无线传输距离。Cambium Networks PMP 450平台添加大规模多用户14x14 MU-MIMO 功能和cnMedusa（波束形成天线）技术。 PMP 450m中心基站满足中远距离下大量的传输业务，如高清视频监控、大规模视频监控等无线传输解决方案。
●20 MHz 信道吞吐量超过 550 Mbps，在40 MHz 信道中超过 1.2 Gbps
●MU-MIMO，频谱效率超过 60 bps/Hz
●具有智能波束成形功能，可减少干扰
关键特性：
●cnMedusa该技术通过将智能波束成形天线阵列与多个射频发射和接收链相结合，有效地将可用容量提高了三倍以上，从而增强了扇区容量。
●通过继续使用现有的450用户模块（450和450I SM和cnMedusa技术，包括上一代430个模块）来保护您在450平台设备上的投资。
●SFP端口允许更大的部署灵活性，AUX端口允许直接连接摄像头或其他PoE。
●在需要额外容量之前，有限容量版本（LimitedVersion）可以减少资本投资。 简单的许可证密钥可以在需要时实现MU-MIMO操作。
cnMedusa技术
●14 x 14 Massive MU-MIMO
●波束赋形扇区阵列天线系统
●与无线射频集成，减少故障点
●大幅降低产品成本
●降低安装成本和安装时间
●在高噪声环境下，在较窄的通道内，使客户密度更高
应用部署：
●在整个扇区内均匀分布大量用户站，而且有大量的传输业务(例如:视频下载)
●每个分组的平均用户站数量比较大
●所有用户站都激活并且长时间进行数据传输
●方位角充分的分隔到每个用户站分组 (拥有高平均值的同一时间数据传输)
●预期的MU-MIMO吞吐量提高

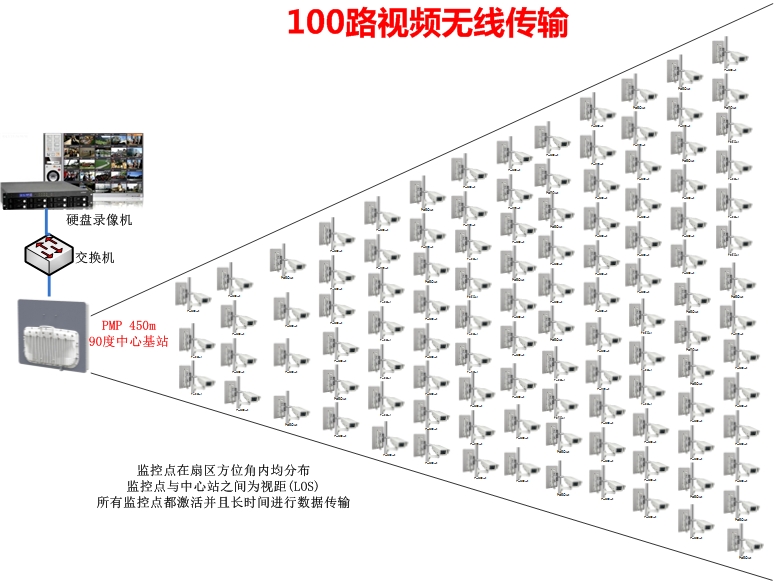

100路视频无线传输
|
PMP450m 工业级点对多点千兆无线网桥技术规格书：
| 产品 |
|
| 型号 |
集成90°扇区天线 C050045A101A C050045A102A C050045A103A C050045A104A |
| 频谱 |
| 信道间隔 |
2.5MHz最小信道间隔，可调节 |
| 频率范围 |
5150 ~ 5925 MHz |
| 信道宽度 |
5 MHz, 10 MHz, 15 MHz, 20 MHz, 30 MHz 和 40 MHz |
| 接口 |
| MAC层 |
Cambium Networks专有 |
| 物理层 |
14×14 多用户MIMO(MU-MIMO) OFDM |
| 以太网接口 |
10/100/1000Mbps BaseT,全双工，速率自适应（遵循802.3） |
| 协议 |
IPv4, UDP, TCP, IP, ICMP, Telnet, SNMP, HTTP, FTP |
| 网络管理 |
HTTP, HTTPS, Telnet, FTP, SNMP v3 |
| VLAN |
802.1ad (DVLAN Q-inQ), 802.1p优先级的 802.1Q, 动态端口VID |
| 性能 |
| 单扇区最大远端数量 |
238 |
| ARQ |
支持 |
| 调制模式等级(自适应) |
调制模式 |
信噪比(SNR,单位：dB) |
| 2X |
QPSK |
10 |
| 4X |
16QAM |
17 |
| 6X |
64QAM |
24 |
| 8X |
256QAM |
32 |
| 最大部署距离 |
64公里 |
| 时延 |
10毫秒（典型值） |
| GPS同步 |
支持，通过Autosync功能 (CMM4或UGPS) |
| QoS |
Diffserve QoS |
| 链路预算 |
| 天线波瓣角（水平） |
90°集成扇区（双极化，H+V） |
| 天线波瓣角（垂直） |
2°电调俯角 8°垂直波瓣角 |
| 最大EIRP |
+38 dBm(受当地法律法规限制) |
| 天线连接 |
集成扇区天线阵列 |
| 浪涌保护 (LPU) |
EN61000-4-5: 1.2us/50us, 500 V 伏特波形 |
| 推荐外置浪涌抑制器: Cambium Networks 型号 # C000065L007A |
| MTBF(平均无故障时间) |
> 40 年 |
| 防护等级 |
IP67,IP66 |
| 温度/湿度 |
-40°C 至 +60°C (-40°F 至 +140°F), 0-95% 非冷凝 |
| 重量 |
集成型大约14.2kg |
| 抗风性 |
@144 kph / 90 mph:376N ，@ 177 kph / 110 mph:562N，@200 kph / 124 mph:780N |
| 尺寸 |
52 x 65 x 11 cm (20.3 x 25.7 x 4.4 in) |
| 功耗 |
70 W (典型), 80 W (最大),(当辅助接口AUX port连接外设并提供POE输出时，最大110W) |
| 输入电压 |
42.5-59 V DC |
| 安装 |
抱杆安装，使用附带的安装支架 |
| 安全性 |
| 加密 |
56位DES, FIPS-197 128位 AES |
|
|
