无线视频传输





农场无线视频传输方案/无线视频监控方案







一、项目概述



(一)项目背景及用户需求


1、项目背景:农场远程视频监控系统,即在农场各重点场所处安装电子监控摄像头,为整个场区主要区域和重点部位将实现全天24小时全程监控,有效提升了“安全农场”创建的质量。



农场在“平安农场”创建中,可以加强科技防范建设力度,通过安装远程视频监控系统,制定科学合理的实施方案,在农场主要区域、重点单位、重点部位安装视频监控摄像头。该系统采用数字网络监控,通过建立安全预警机制和实时监控机制,对农场重点部位的社会治安进行24小时视频监控。当监控画面出现异常情况时,可第一时间做出反应,对紧急情况进行处理,并可调用、回放硬盘纪录的监控录像,寻求解决问题的突破口和有效证据,提高非现场的管控能力,有效解决了多年来农场警力不足,治安案件特别是偷盗现象时有发生职工群众反映较为强烈这一现实问题,也有效遏制辖区违法犯罪活动的发生



(二)总体规划和设计原则


1、设计依据



根据中华人民共和国国家安全行业标准GB50348-2004《安全防范工程技术规范》、GB/T74-2000《安全防范系统通用图形符号》、GA/T75-1994《安全防范工程程序与要求》及相关标准的内容,并考虑本系统今后发展扩充的要求,指定本系统的设计原则:



园区无线红外户外摄像工程施工招标文件
GB/T 2887-2000电子计算机场地通用规范
GB/ 50198-1994民用闭路监视电视系统工程技术规范
GA/T 75-1994安全防范工程程序与要求
GA 308-2001安全防范系统验收规则
GA/T 367-2001视频安防监控系统技术要求

DB/T 334-2001安全防范系统



2、设计原则



本方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。



1) 可靠性

系统采用成熟的、稳定的、完善技术设备,系统具有一致性、升级能力,所有整个无线网络的拓扑设计、设备配置、协议支持都必须充分体现出对高可靠性的支持。无线网状网络不仅本身就具有高可靠性,而且还有高适应性。在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能,同时系统具有一整套完成的系统管理策略,可以保证系统的运行安全。无线网状网具有自愈的能力,并不需要网络管理员手动完成新路由设置。



2) 安全性

网络系统应具备多种可选安全机制,以适应不同应用情况下的需求;



3) 开放性

无线视频监控系统以现有成熟的产品为对象设计,同时还考虑到周边信息通信环境的现状和技术的发展趋势,可以与消防、防盗、聚光系统实现联动,具有RJ-45网络通讯口,可实现远程控制。



4) 可扩充性

系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能,系统规模和功能易于扩充,系统配套软件具有升级能力。同时,本方案在设计中留有冗余,以满足今后的发展要求。



5) 经济合理性
该系统具备只需一次性建设投入及后期相对低廉的维护费用的特点,而无需租用运营商光缆,长期成本更加经济合理。同时网络设备及监控设备还可以根据实际需求在一定范围内进行迁移,保护投资;

站点数量设计采用覆盖和容量综合设计的方法,达到覆盖、容量、质量和投资成本的平衡,确保网络以最少的投资,满足用户的需求。



6) 提高监管力度与综合管理水平

本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控,时时动态撑握监视情况。闭路电视监控大大减少劳动强度,减少设备运行维护人员;另外,系统的综合统筹管理可使设备按最优组合运行,在最佳情况下运行,既可节能,又可大大减少设备损耗,减少设备维修费用,从而提高监管力度与综合管理水平



二、项目建设技术方案


(一)系统设计规划


1、系统带宽计算:根据需求描述,每路视频图像码流为0.5Mbps。监控点采用红外阵列摄像机。



全部监控点采用无线数字化网络方案,通过无线网络将监控信号传送到控制中心,在控制中心完成图像上电视墙或直接通过电脑监控前端图像,可通过相应的存贮、流媒体转发等服务器完成图像信息的存贮、网上发布等工作。



2、接入点设计:接入点架设应遵循:a、应架设在能够无遮挡直视同组另外4个监控点位的地点; b、应架设在能够无遮挡直视监控中心所在楼宇的地点。



3、前端监控设备选型:由于监控点位固定不同,5公里以下建议使用一体化无线监控网桥,安装方便,性价比高。

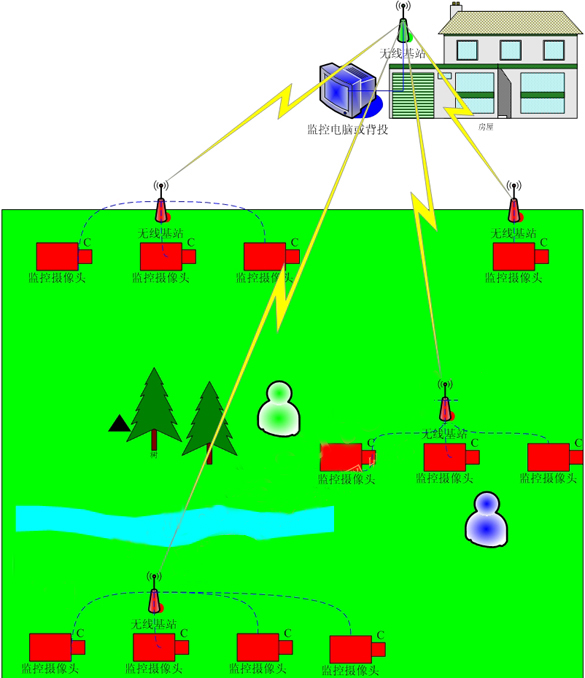

系统拓扑图如下:



农场无线视频传输方案,无线视频监控


方案概述:方案采用数字摄像头,可根据距离情况将多路视频信号合并至无线基站处做远距离无线传输,(一基站推荐传输监控端数量为1-5个)。此方案中无线基站适用于传输距离小于5公里的工程环境。




(三)防雷系统


3.1防雷系统概述


安防工程中各项设备防雷设施的建设非常重要,完善一套雷电防护体系,可以使工作人员人身安全得到保障,也可以使各项运行设备,能在雷电的环境中安全可靠工作,确保人民财产安全和社会的稳定。
现代防雷技术强调全方位防护,综合治理,建立一套完整防雷系统,并把防雷看做一个系统工程。除建筑防雷要符合规范外,并且对电源系统、信号系统、地电位反击等各个方面,要求严格作好雷电防护工作;并且,确保安装DK防雷器件后对供电、监控及通信设备的正常使用没有任何影响。因此,安防工程里的防雷进行合理设计,提供高质量完整的防护设备,通过有效措施防止雷电波侵入设备,形成层层保护结构,确保安防对设备感应雷防护安全,使其在雷电环境中安全可靠工作。
根据中华人民共和国国家标准GB50057-94(2000年版)《建筑物防雷设计规范》及中华人民共和国气象法有关防雷法规,为避免雷击事故发生,确保安防设备的正常工作、国家财产和人民生命的安全,结合现场实际情况,特设计如下方案。


3.2系统设计


3.2.1直击雷的防护


室外的安防监控设备:云台变焦摄像机。安放在杆塔每个有效点上,首先考虑避免直击雷侵入分别在每根摄像机杆顶点安装高1米直径为Φ22镀锌避雷针一支,与金属杆连接,并用Φ12的钢筋做引下线,其保护角度为45度,以保护室外摄像机。


3.2.2感应雷的防护


雷电活动是一种随机过程,有多途径的入侵可能,对于二次雷(感应雷)、侧击雷等多种雷电波可以在架空线路或金属管道上产生高压冲击波,沿线路或管道的两个方向迅速传播,侵入室内,称为雷电侵入波或高电位侵入。雷电波侵入时会直接对安防设备、计算机网络、通信设备、电源等造成更大的危害。所以必须采取相应的解决办法——在每个摄像机上和其相对应的控制室电脑终端设备两端分别加装信号及电源的SPD(电涌保护器)具体方案如下:


在室外的摄像机上加装组合式SPD。接地线与线路上的屏蔽线有效连接,与其线路相对应的控制室内的云台控制器上加装SPD,用不小于6mm2塑铜线做接地线与接地排有效连接。


机房内的硬盘录象机上每条相对应的线路加装视频SPD,用不小于6mm2塑铜线做接地线与中控室内的接地排相连。


摄像机均为机房统一供电,电源是220V交流电到前端,为了防止雷电流顺前端摄像机串入机房分别在线路上加装电源SPD,用不小于15mm2塑铜线做接地线与中控室内的接地排有效相连。
