农村无线覆盖传输解决方案概述

　　本项目建设目标是：利用先进的无线网络设备实现村庄100用户无线传输，要求保证农村用户能够实现上网。
在本建议方案书中，我们力图基于成熟的技术提供一个无线网络传输系统的完善方案，以无线网络的可管理、可扩充，技术资源和优势，在范围内提供稳定的无线链路。

无线网络在物理布局、通信距离等方面有其特殊性。采用无线覆盖方式，架设方便，运行、维护成本低，周期短。本方案的设计综合考虑经济性、施工可行性等多方面因素，力求做到较优。本方案仅供参考，如要实施此方案仍需协调后确定。

基本网络拓扑图如下：

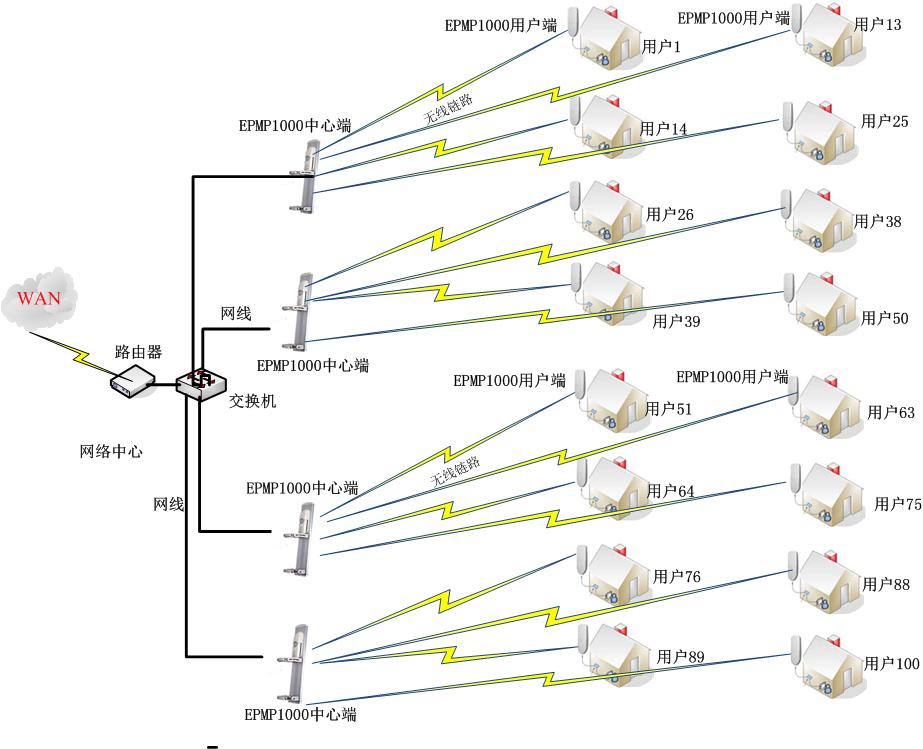

农村无线覆盖传输方案一图

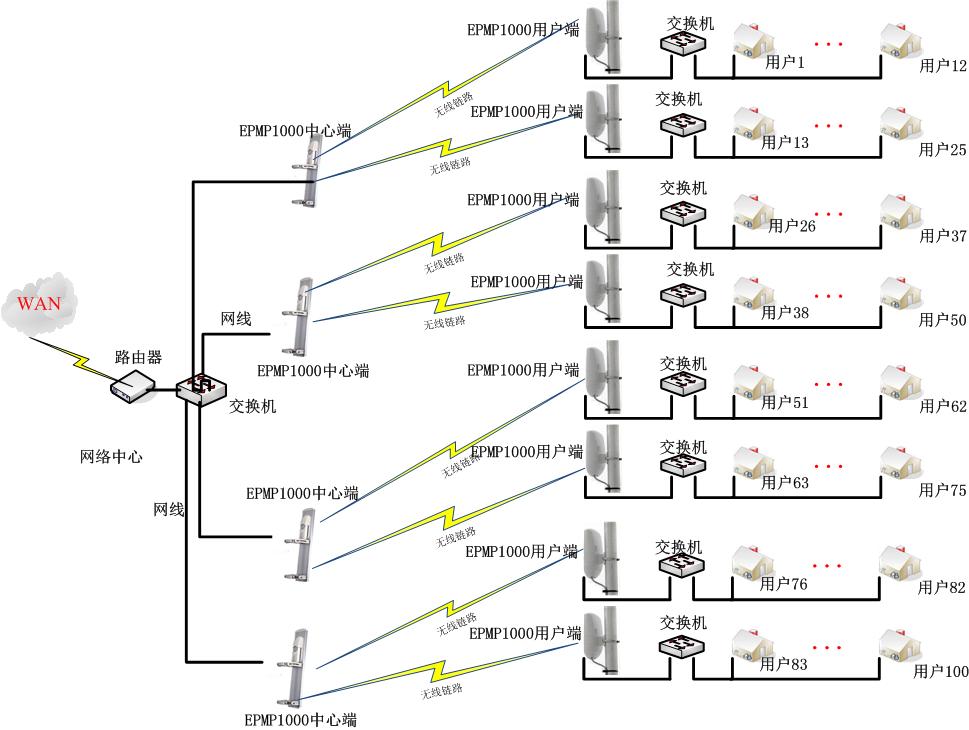

农村无线覆盖传输方案二图

农村无线覆盖传输方案三图：

多个农村多用户无线覆盖传输：

根据上述描述以及用户需求，分别配置中心点和远端点设备如上图，在村中心架设4台EPMP1000GPS同步单元，其中分区1和3采用同频部署，2和4 分区采用同频部署，在充分利用频点同时减少自干扰的发生。

（1）中心点设置
考虑用户的接入数量为2000户，每户带宽需求4Mbps计算，12个中心站可配置单平台多扇区，总共提供7200M的无线带宽接入，随着用户带宽需求增多可实现多中心站垂直部署。中心点设备采用ePMP GPS Sync Radio设备架设在中心站楼顶进行点对多点覆盖。中心站分90度扇区放置多台ePMP GPS Sync Radio设备，形成多扇区面向居民楼的高吞吐率的无线网络，与远端点的多栋居ePMP_Integrated_Radio设备连接，以满足客户对网络的需求。

（2）远端点设备连接
信号到达分点后，通过ePMP_Integrated_Radio 5.8GHz设备接收下信号连接到室内用交换机。然后通过室内用交换机设提供的网络端口接入用户设备。

（3）无线覆盖解决方案

方案采用5.8GHz ePMP GPS Sync Radio来完成中心点到各分点的无线网络连接，由于epmp的5GHz设备可采用GPS同步技术和多频点部署，可以有效地避开同频和邻频之间的干扰，保证整个网络的稳定，为数据提供高质量的无线传输。能很好的满足骨干网络的带宽要求。
分点设备采用ePMP_Integrated_Radio设备进行接入，可以给每个用户提供较高的信号质量和无线带宽。

在中心站点处，引入落地的光纤，将用户数据回传到外网。

2.3 系统详细构成

根据我公司提供的产品技术特性，结合现场实际勘察，以及多年的施工经验。现提供详细的网络连接方案：

农村无线覆盖传输

农村无线覆盖传输方案一说明:

中心设备采用 4台EPMP1000外接型无线设备，4台外接5G 90度扇区天线，实现整个村子无线覆盖，每个用户分别采用EPMP1000集成型作为客户端接入。（如方案一图），EPMP1000每台设备，并发用户数120台，考虑到带宽我们建议1台EPMP1000接EPMP1000 25个用户端。通过网线进入用户，每个用户大约3-4Mbps带宽。

主要设备：
ePMP1000中心端 4台
ePMP1000用户端 100台
千兆交换机 1台

农村无线覆盖传输方案二说明:

中心设备采用 4台EPMP1000外接型无线设备，4台外接5G 90度扇区天线，实现整个村子无线覆盖，在村中选出8个中继续点，在中继点采用ePMP1000集成型做接收端，在接受端下通过网线连接到交换机，从交换机引网线到用户。

主要设备：
ePMP1000中心端 4台
ePMP1000用户端 8台
千兆交换机 1台
16口百兆交换机 8台

农村无线覆盖传输方案三说明:

前提：从镇上往各个村拉入光阡。

中心：在每个村中心采用 4台EPMP1000GPS同步无线单元，4台外接5G 90度扇区天线，实现整个村子无线覆盖。根据村的数量决定点位分布。

远端接入有两种方式：

方式一：每个用户分别采用EPMP1000集成型作为客户端接入。（如方案一图），EPMP1000每台设备，并发用户数120台，考虑到带宽我们建议1台EPMP1000接EPMP1000 25个用户端。通过网线进入用户，每个用户大约3-4Mbps带宽。

方式二：在村中根据实际接入用户分布，选出多个中继续点，在中继点采用ePMP1000集成型做接收端，在接受端下通过网线连接到交换机，从交换机引网线到各个用户。

主要设备：
ePMP1000GPS同步单元 4台
ePMP1000用户端 多台
千兆交换机 1台
